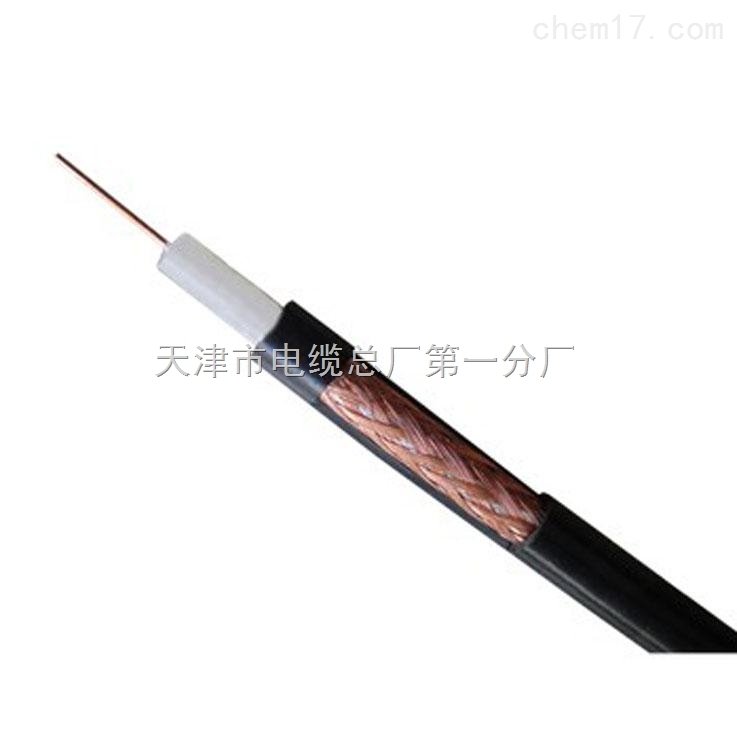

視頻線SYV75 5

　　SYV75-5單芯線而言，SYV75-5采用多芯通過絞合形成内導體，這種結構對放線的轉彎半徑要求較低，适應性好(hǎo)。多芯線必須經過束絲絞合，一則可保證同軸電纜的“同軸"性，再者可抵消多芯線間的電磁幹擾，從而使導體整體衰減小，傳輸距離長； B 屏蔽采用雙層屏蔽，抗*力強，同時采用半擠壓式工藝，一則易于剝線提高工效，再者半擠壓式工藝提高了編織層的阻濕及抗氧化性能，從而保證了電纜的使用壽命 C我公司提供的SYV75-5-2線纜，可保證傳輸1000米的距離而滿足視頻要求，如果你在選擇其他SYV75-7線時，可選擇本公司之-5産品。
         視頻線SYV75 5

　　1:執行标準：GB/T14864-93

　　2:産品型号：SYV

　　3:導體裸銅

　　4:絕緣為實心聚乙烯

　　5:裸銅絲、鍍鋅銅絲、銅包鋁、鋁鎂合金絲編織屏蔽6：聚氯乙烯外護套

　　适用于無線電通信和采用類似技術的電子裝置 型号規格 内導體根數＊直徑 絕緣外徑mm 編織角度不大于 護套外徑 纜芯介電強度KV 特性阻抗 衰減常數20℃ 絕緣電阻MΩ/km頻率MHZ 衰減dB/m不大于

　　SYV50-2 7/0.16 1.5±0.1 45° 2.8±0.2 2.0 50Ω 200 0.45 5000SYV50-2 1/0.68 2.2±0.1 4.0±0.2 3.0 200 0.31SYV50-3 7/0.32 2.95±0.13 5.0±0.2 4.0 200 0.24SYV50-3 1/0.9 2.95±0.13 5.0±0.2 4.0 200 0.22SYV50-5 1/1.4 4.8±0.2 7.2±0.3 6.5 200 0.15SYV50-7 7/0.75 7.25±0.25 10.3±0.3 10.0 200 0.11SYV50-9 7/0.95 9.0±0.3 12.2±0.4 12 200 0.095SYV50-12 7/1.15 11.5±0.3 15.0±0.4 15 200 0.08SYV50-15 7/1.54 15.0±0.4 19.0±0.5 20 200 0.065SYV50-17 1/5.0 17.3±0.4 22.0±0.5 22 200 0.056SYV50-17 19/1.04 17.3±0.4 22.0±0.5 22 200 0.06SYV75-3 7/0.17 3.0±0.13 5.0±0.25 2.0 75Ω 200 0.28SYV75-4 7/0.21 3.7±0.1 6.0±0.2 4.2 200 0.22SYV75-4 1/0.59 3.7±0.1 6.0±0.2 4.2 200 0.19SYV75-5 1/0.75 4.8±0.2 7.2±0.3 5.5 200 0.15SYV75-5 7/0.26 4.8±0.2 7.2±0.3 5.5 200 0.15SYV75-7 7/0.4 7.25±0.15 10.3±0.3 8.0 200 0.12SYV75-7 1/1.15 7.25±0.15 10.3±0.3 8.0 200 0.1SYV75-9 1/1.37 9.0±0.3 12.2±0.4 10.0 200 0.088SYV75-12 7/0.63 11.5±0.3
