一、礦用光纜結構：礦用光纜MGTSV-48B,MA認證産品

(1)金屬中心加強件;

(2)光纖松套管;

(3)纜芯填充油膏;

(4)雙面塗塑軋紋鋼帶粘接PE内護套;

(5)阻燃外護套。

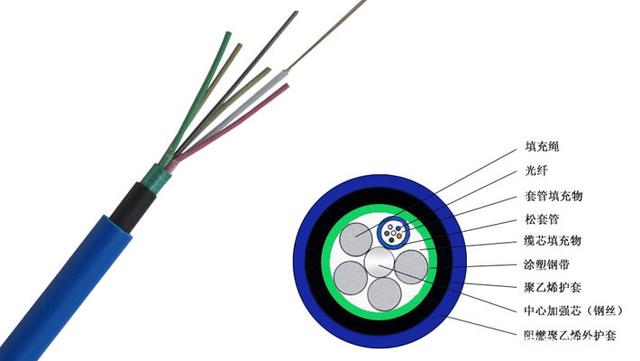

二、礦用光纜結構示意圖：礦用光纜MGTSV-48B,MA認證産品

三、礦用光纜技術特點：

1、*的套管設計，使套管具有良好(hǎo)的柔韌性和抗側壓性能;

2、SZ絞成纜工藝，使光纜具有優異的機械和環境性能;全截面阻水;

3、鋼帶铠裝抗側壓性能優良，具有防鼠防彈能力。

4、敷設方式：豎井、巷道

5、适用溫度：-40℃～+70℃

四、礦用光纜MGTSV-48B分類：

1、根據光纜内的傳輸介質-光纖(玻璃或塑膠纖維)特性分為：單模光纖和多模光纖，

2、根據選用的光纖特性又将礦用光纜分為：單模光纜和多模光纜

3、單模(B)：表示在該介質(一般為二氧化矽，即玻璃)中隻傳輸一個波長(頻率)，略比頭發絲粗的導體(俗稱玻璃絲)脆、易折斷、堅韌(拉力很大)，跟頭發絲在機械特性上幾乎相反，根據介質的其他成分特性從而使光傳輸性能上産生的不*性，單模光纖又細分為：B1.1(非色散位移單模光纖 ITU-T G652)和B4(非零色散位移單模光纖ITU-T G655),一般可以使用的波長有1310nm或1550nm,主要使用的單模光纖是B1.1，有時簡稱的B就表示B1.1(非規範稱 呼)

4、多模A1(ITU-T G651 )：表示在該介質(通單模)中可以同時傳輸多個波長(頻率)，略比頭發絲粗的導體(俗稱同上)多模光纖又細分為：A1a(50/125)和A1b(62.5/125)并統稱為ITU-T G651 ，一般長使用的波長有1310nm或850nm

5、關于光纖傳輸距離

一般在單模傳輸無中繼可達到120km,多模的是2km;10/100/1000M的光信号一般在單模傳輸無中繼可達到60--80km;多模的事500m--50/125um; 200m--62.5/125um，因此多模的一般用于室内或者跳線，單模的用于野外用于長距離傳輸。

6、中心束管式礦用光纜MGTSV(2-12芯)
